Mã sản phẩm: SP0367
Tình trạng: Còn hàng
Máy bơm ly tâm kết hợp gần trong dòng mới đã được thiết kế để cải thiện hiệu suất và tiết kiệm năng lượng. Máy bơm được trang bị vỏ gang và có sẵn động cơ 2 hoặc 4 cực và tích hợp bộ chuyển đổi tần số E-SPD+ (3E-K). Dùng trong xử lý chất lỏng trong các hệ thống tuần hoàn, sưởi ấm và điều hòa không khí trong môi trường dân dụng và công nghiệp.
Máy bơm ly tâm kết hợp gần trong dòng mới đã được thiết kế để cải thiện hiệu suất và tiết kiệm năng lượng.
Máy bơm được trang bị vỏ gang và có sẵn động cơ 2 hoặc 4 cực và tích hợp bộ chuyển đổi tần số E-SPD+ (3E-K).
Dùng trong xử lý chất lỏng trong các hệ thống tuần hoàn, sưởi ấm và điều hòa không khí trong môi trường dân dụng và công nghiệp.
Đặc trưng:
• Thiết kế mạnh mẽ
• Hiệu quả cao
• Bảo trì dễ dàng
CẤU HÌNH
1. 3E – Trục mở rộng
2. 3ES – Trục còn sơ khai
3. 3E-K – Trục mở rộng với VFD

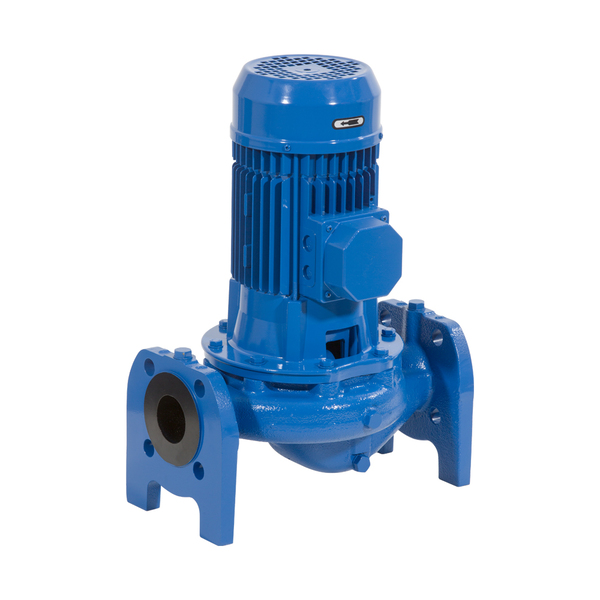

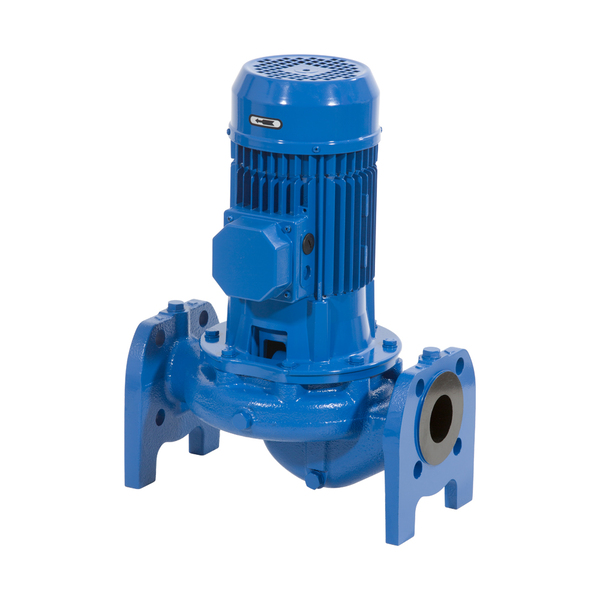

3E-3ES
Máy bơm ly tâm ghép nối liền thẳng hàng mới được đặc trưng bởi các đầu nối hút và xả thẳng hàng với đường ống.
Thiết kế của phiên bản trục mở rộng (3E) bao gồm một bánh công tác được gắn trực tiếp vào cuối trục động cơ và vỏ máy bơm bắt vít trực tiếp vào mặt động cơ.
Thiết kế của phiên bản trục còn sơ khai (3ES) được đặc trưng bởi trục động cơ và trục bơm được kết nối cứng trong vỏ bơm.
Máy bơm điện 3E rất linh hoạt và hoạt động êm ái, với thiết kế chắc chắn và dễ bảo trì nhờ thiết kế kéo ra phía sau để giảm thời gian ngừng hoạt động.
Chúng được trang bị động cơ IE3 theo tiêu chuẩn, động cơ hiệu suất cao IE4 và IE5 có sẵn dưới dạng tùy chọn cho phiên bản trục còn sơ khai.

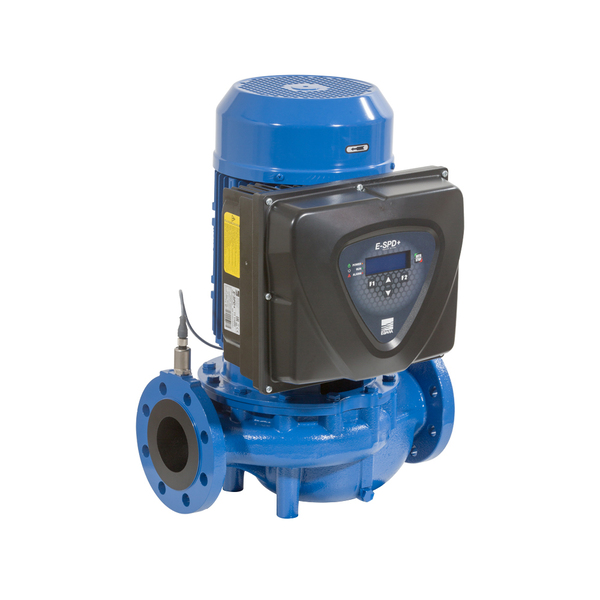

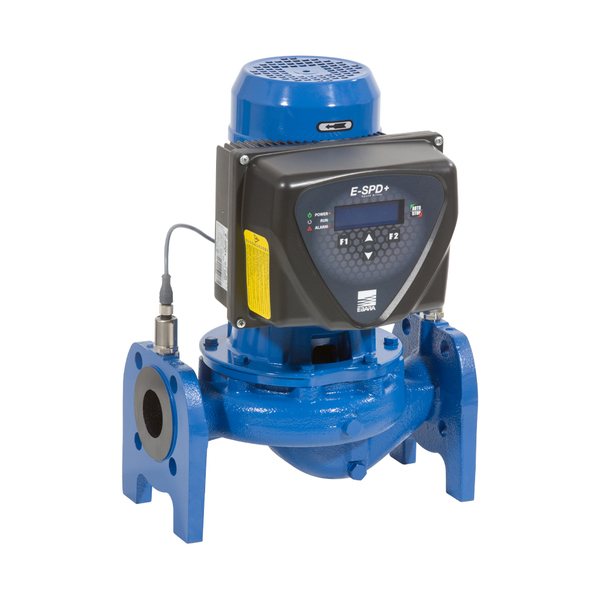

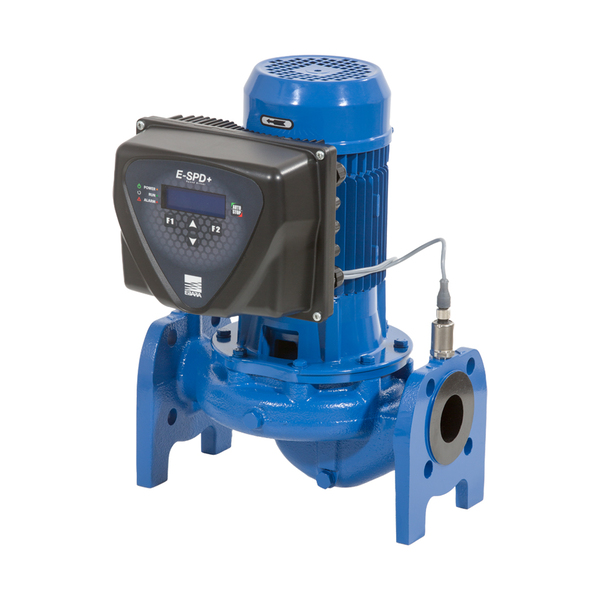

3E-K
Máy bơm ly tâm ghép kín trong dòng mới hoàn chỉnh với bộ chuyển đổi tần số E-SPD+ tích hợp.
E-SPD+ là biến tần làm mát bằng không khí mới, có khả năng thay đổi tốc độ liên tục và hoạt động trên bất kỳ điểm làm việc nào, do đó tối ưu hóa hiệu suất và mức tiêu thụ theo yêu cầu của hệ thống.
Phạm vi đầu ra mở rộng đối với E-SPD và được thiết kế để bao gồm các chức năng HVAC mới; điều khiển chênh lệch áp suất và nhiệt độ, đầu vào tương tự 0-10V, Modbus cho giao tiếp bên ngoài.
Máy bơm 3E-K có công suất lên đến 11kW và có thể được sử dụng để xử lý chất lỏng trong các hệ thống tuần hoàn, sưởi ấm và điều hòa không khí trong môi trường dân dụng và công nghiệp.
Để biết thêm thông tin kỹ thuật, hãy xem Databook.
• Xử lý chất lỏng trong tuần hoàn dân dụng và công nghiệp, hệ thống sưởi ấm và điều hòa không khí
• Xử lý nước nóng và chất lỏng áp suất thấp nói chung
• Hệ thống làm mát và điều hòa không khí
| Tốc độ dòng chảy | Tối đa 216 m³/h (3E-3ES) Lên đến 138 m³/h (3E-K) |
| Tổng đầu người | Tối đa 70 m |
| Tối đa. áp lực công việc | thanh 16/10 |
| Tối đa. nhiệt độ của chất lỏng | -10°C ÷ +120°C |
| MEI | > 0,4 |
| Cực | 2 và 4 |
| Lớp cách nhiệt | F |
| Cấp độ bảo vệ | IP 55 |
| Điện áp | Ba pha 3~230/400V ±10% (3E-3ES) Ba pha 3~400/690V ±10% (3E-3ES) Một pha 1~230/400V ±10% (3E-K lên đến 2,2 kW) Ba pha 3~400/690V ±10% (3E-K lên đến 11 kW) |
| Thân bơm | Gang |
| Cánh quạt | AISI 304 (EN 1.4301) 3E 32, 40, 50, 65 AISI 316L (EN 1.4404) 3E 80, 100 |
| Trục | AISI 304 (EN 1.4301) 3E 32, 40, 50, 65 AISI 316L (EN 1.4404) 3E 80, 100 |
| Phớt cơ khí | Cacbua silic/Cacbon/EPDM |
| Hỗ trợ động cơ | gang nhôm |
