3D(4) SERIES

Mã sản phẩm: SP0299

Tình trạng: Còn hàng

Bơm ly tâm bằng gang tiêu chuẩn với bánh công tác bằng thép AISI 304 và AISI 316, hút dọc trục và xả hướng tâm với động cơ 2 hoặc 4 cực. Có sẵn trong ba phiên bản. Được trang bị thiết kế kéo ra sau cho phép tháo động cơ, khớp nối, giá đỡ và cánh quạt mà không ảnh hưởng đến thân máy bơm hoặc tháo rời đường ống. Nhiều loại phốt cơ khí có thể được gắn trên máy bơm điện để đáp ứng các yêu cầu khác nhau. Thích hợp ứng dụng trong các hệ thống sưởi ấm và điều hòa không khí, cấp nước dân dụng, nông nghiệp và công nghiệp, điều áp và chữa cháy.

Bơm ly tâm bằng gang tiêu chuẩn với bánh công tác bằng thép AISI 304 và AISI 316, hút dọc trục và xả hướng tâm với động cơ 2 hoặc 4 cực. 3D SERIES được trang bị thiết kế kéo ra sau cho phép tháo động cơ, khớp nối, giá đỡ và cánh quạt mà không ảnh hưởng đến thân máy bơm hoặc tháo rời đường ống.

Nhiều loại phốt cơ khí có thể được gắn trên máy bơm điện cho phép sử dụng các vật liệu đặc biệt. Do đó, chúng có thể thích ứng với các nhu cầu khác nhau, chẳng hạn như dựa trên loại chất lỏng, nhiệt độ hoặc các yếu tố sử dụng khác, tùy thuộc vào kiểu máy, phạm vi nhiệt độ rộng.

3D SERIES được chia thành ba phiên bản:

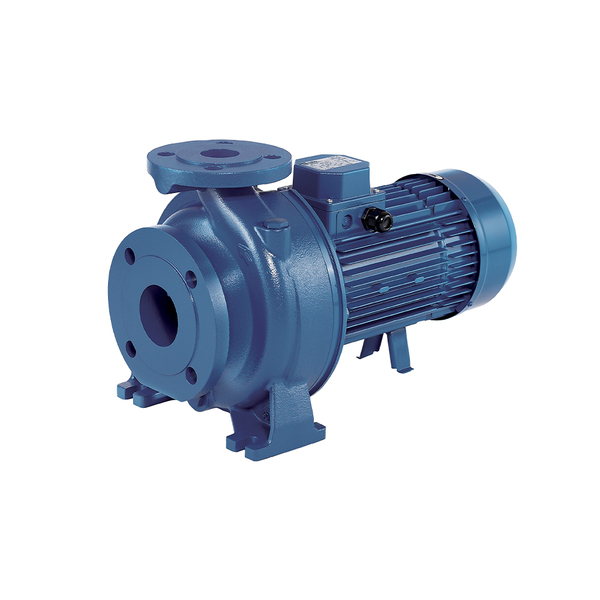

• Khối liền khối 3D SERIES với trục mở rộng

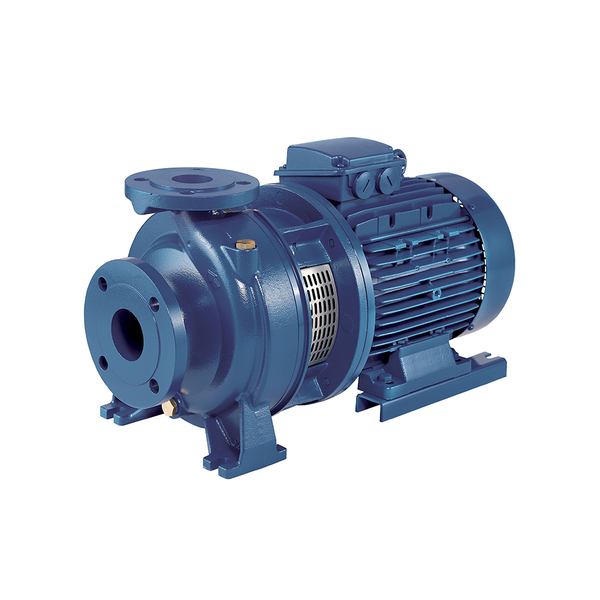

• 3DS SERIES với khớp nối cứng và động cơ Tiêu chuẩn IEC

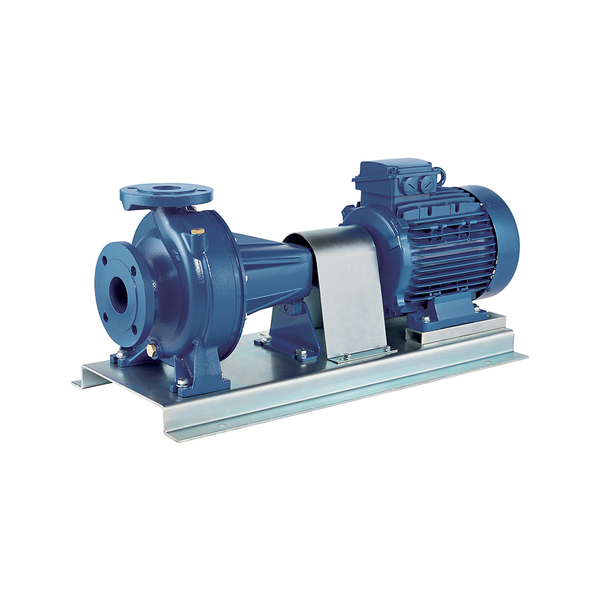

• 3DP SERIES với khớp nối đàn hồi và động cơ tiêu chuẩn IEC

Để biết thêm thông tin kỹ thuật, xem Databook

• Hệ thống sưởi ấm, thông gió và điều hòa không khí
• Cấp nước dân dụng, nông nghiệp, công nghiệp
• Điều áp
• Hệ thống chữa cháy
• Hệ thống xử lý chất lỏng công nghiệp
• Tưới cho trang trại, công trình thể thao
• Hệ thống rửa

Thông số kỹ thuật

Tốc độ dòng chảy Tối đa 138 m³/h
Tổng đầu người Tối đa 70,0 m
Tối đa. áp lực công việc 10 thanh
Tối đa. nhiệt độ của chất lỏng -5°C ÷ +90°C
-5°C ÷ +110°C cho phiên bản H, HS, HW, HSW
-5°C ÷ +120°C cho phiên bản E
MEI > 0,4
Cực 2 và 4
Lớp cách nhiệt F (B cho nhiệt độ cao)
Cấp độ bảo vệ IP55
Điện áp Một pha 1~230V ±10%
Ba pha 3~230/400V ±10%
Ba pha 3~400/690V ±10%

Vật liệu

Thân bơm Gang
Cánh quạt AISI 304 (EN 1.4301)
Đúc chính xác AISI 316 (EN 1.4404) cho 3D SERIES 65
Trục AISI 304 (EN 1.4301)
Phớt cơ khí Tiêu chuẩn = Gốm/Cacbon/NBR
H = Than chì/Gốm/FPM
HS = Cacbua silic/Cacbua silic/FPM
CTNH = Cacbua vonfram/Cacbua vonfram/FPM
HSW = Silicon cacbua/Vonfram cacbua/FPM
E = Than chì/Gốm/EPDM
Hỗ trợ động cơ Gang cho các model 32-200/3, 15, 18,5 và 22 kW
Nhôm cho các dòng sản phẩm còn lại
